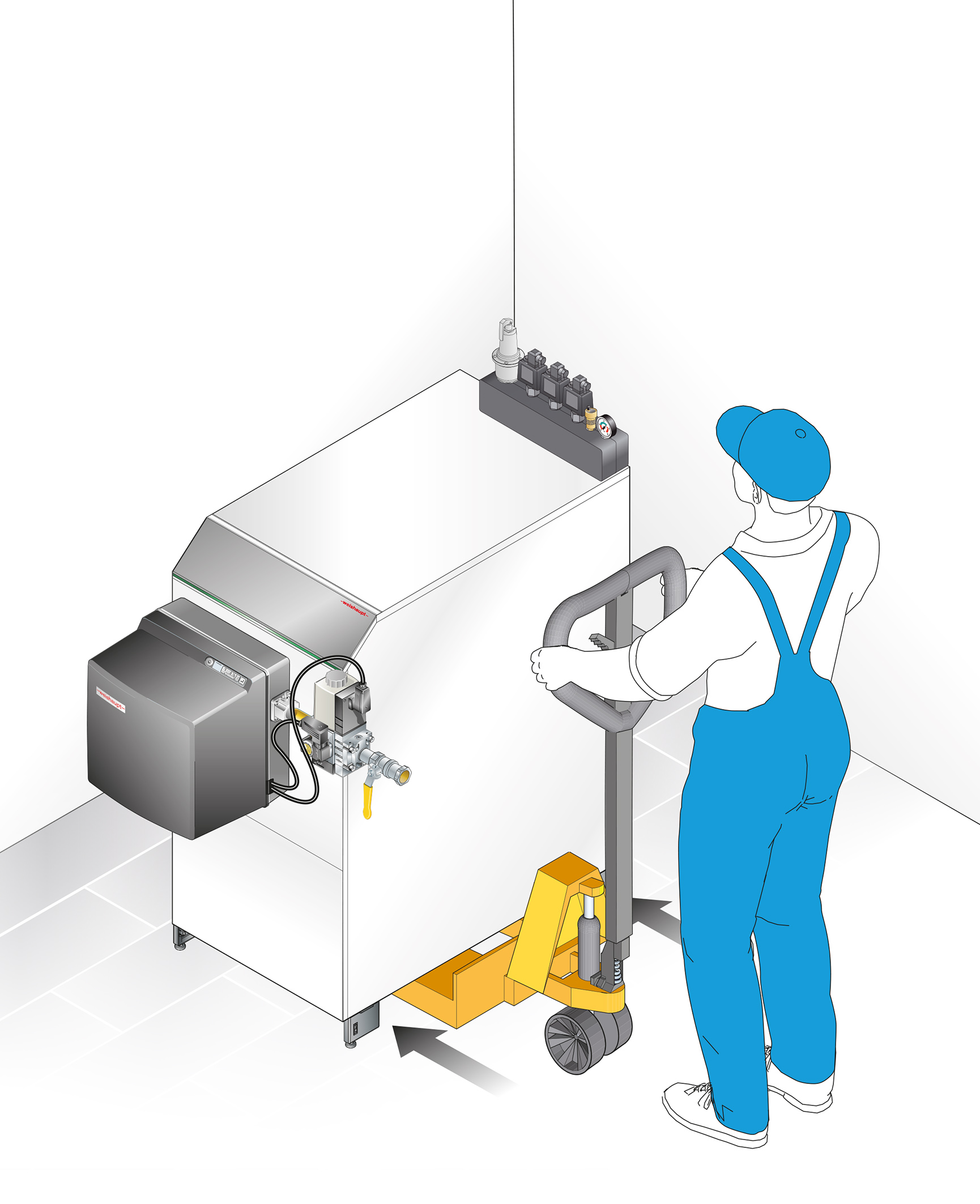

Novi WTC-GB 470-A kondenzacioni kotao nudi modulacionu toplotnu snagu od 59 do 470 kW (na 50/30 °C) i opremljen je gasnim gorionikom Weishaupt Premik LowNOx WG40 PLN U sa digitalnim upravljanjem sagorevanjem i velikim opsegom modulacije od oko 1:8. Sa kaskadom od četiri WTC-GB 470, može se pokriti potreba za toplotom od oko 2 MW. Neophodni kaskadni menadžer je već standardno integrisan u WEM sistem upravljanja. Zahvaljujući svojim kompaktnim dimenzijama (Š/V/D 680/1503/1184 mm), novi kondenzacioni kotao se može lako uneti u kotlarnicu: direktno na transportnu paletu sa vijcima ili pomoću viljuškara, koji se može gurnuti ispod kućište kotla sa svih strana.
Kondenzacioni kotao i gasni gorionik se isporučuju u posebnom pakovanju i montiraju na licu mesta.

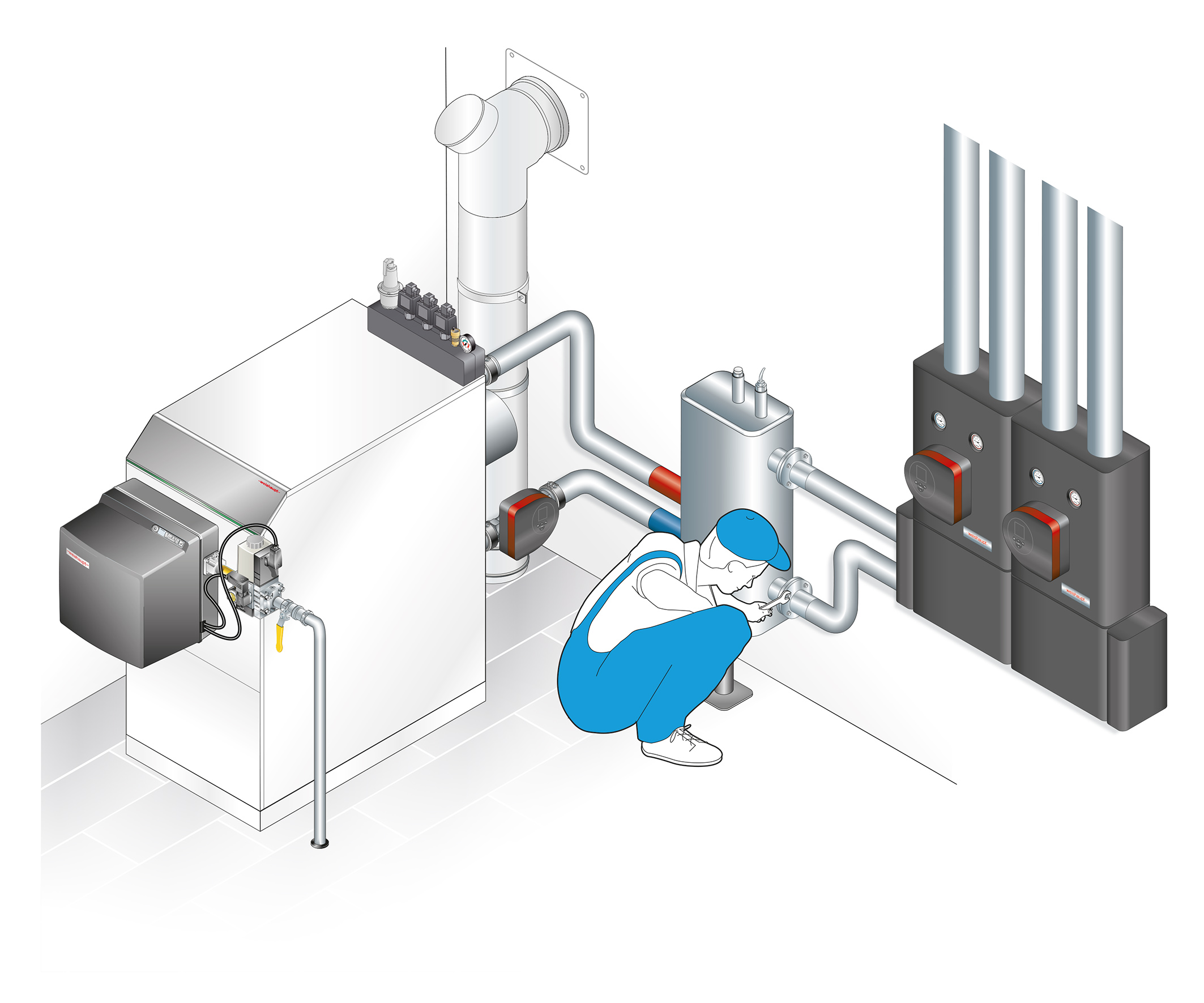

Sve grupe sistema kao što su pumpa kotlovskog kruga, grupe cevi, kolektor sa malim gubicima itd. su povezane na priključke za protok i povrat DN100 sa rolnim žlebom. Ovo je jednostavno, štedi prostor i smanjuje vreme instalacije.
Sve grupe sistema su opremljene profesionalnom toplotnom izolacijom. Ovo štedi vreme tokom ugradnje, poboljšava izgled i, pored značajne uštede energije, takođe obezbeđuje usklađenost sa svim važećim propisima. Uvodi za kablove, kablovske kanalice i priključne kleme sa vučnim rasterećenjem obezbeđuju brzu električnu instalaciju laku za majstora.

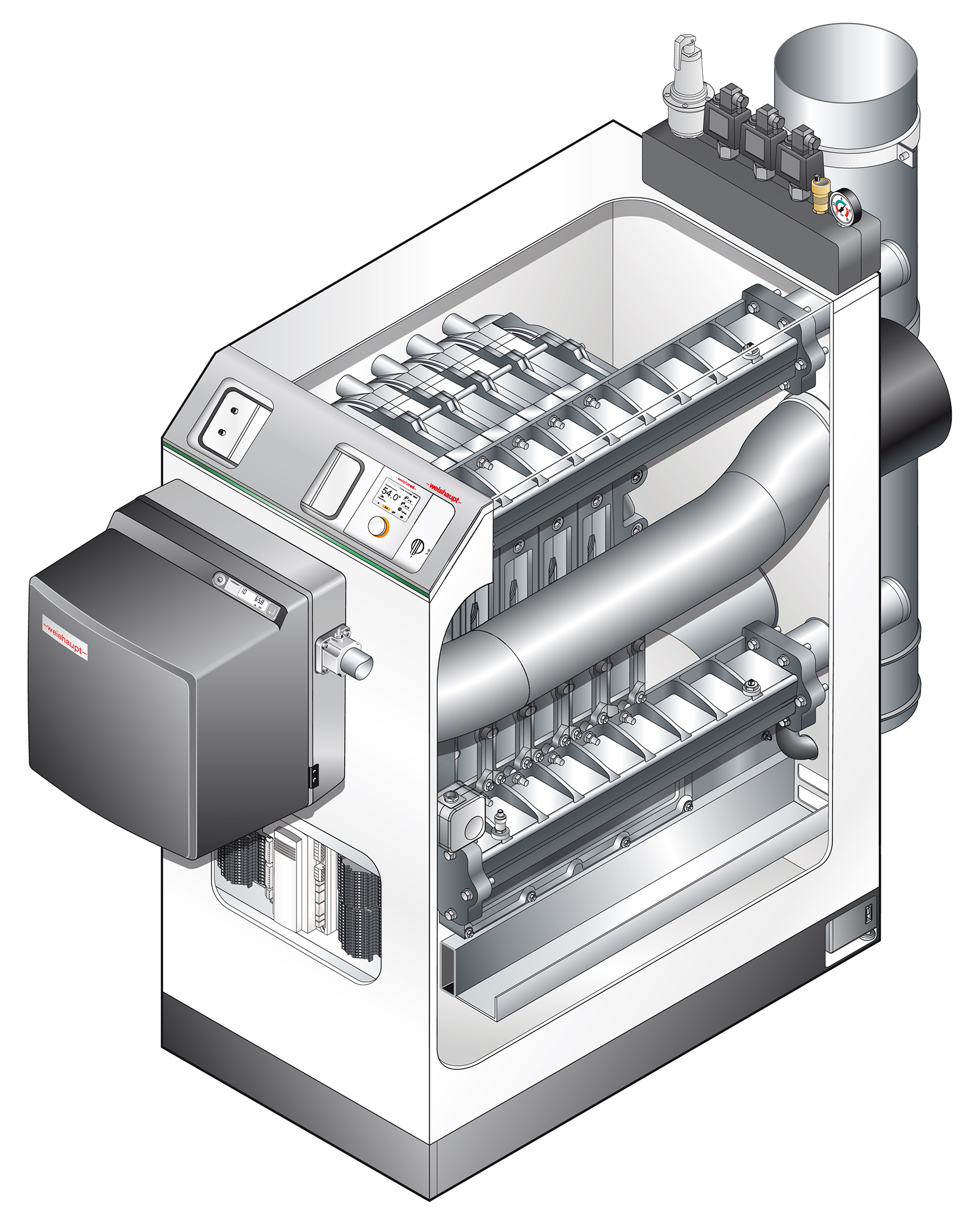

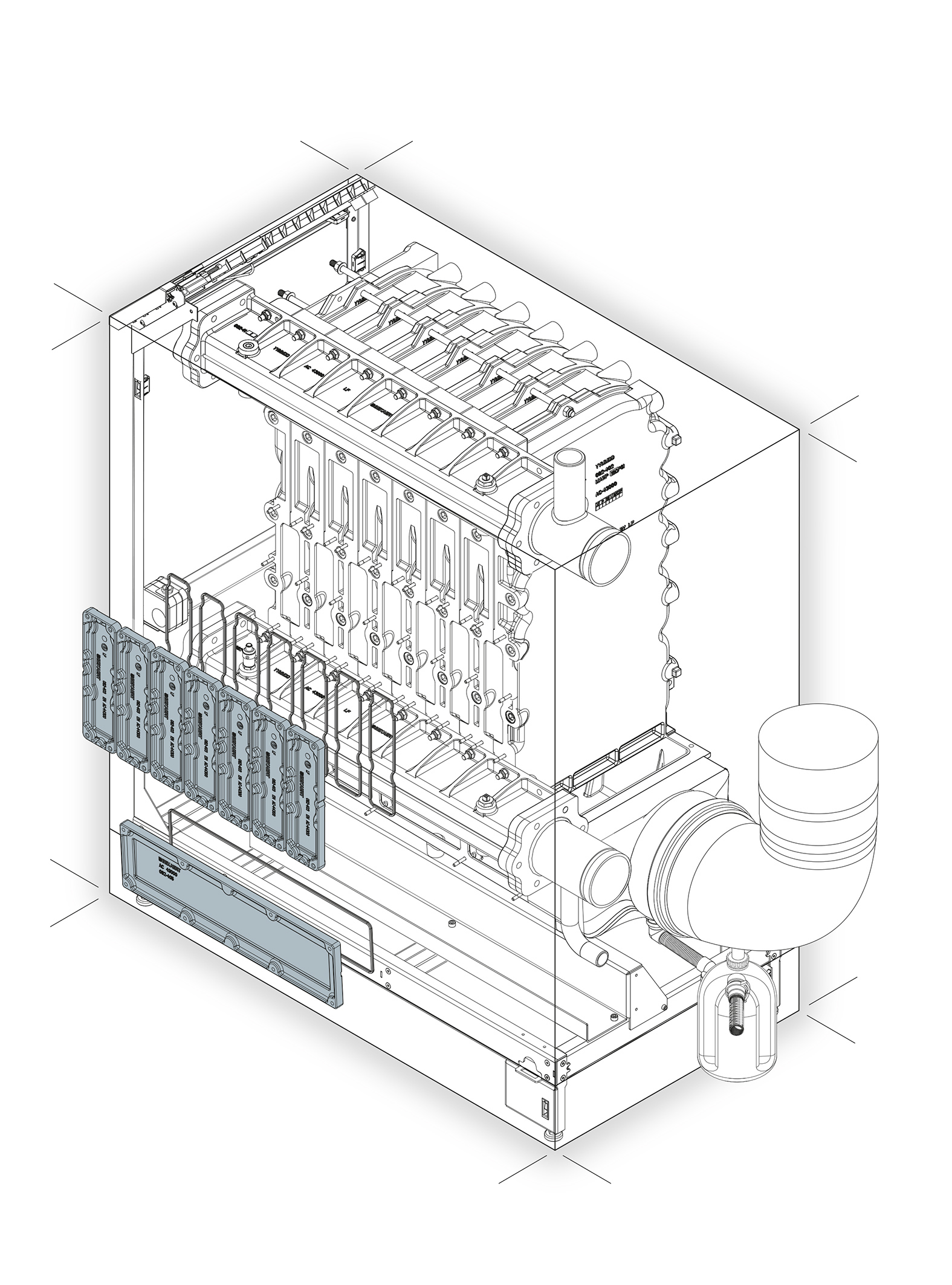

Izmenjivač toplote visokih performansi u novom Thermo Condens® WTC-GB 470-A napravljen je od livenog aluminijum/silicijuma – kombinacije materijala koja je isprobana i testirana u praksi i sa kojom Weishaupt ima više od 20 godina iskustva. Prednosti: visoka toplotna provodljivost, efikasnost, robusnost i izdržljivost. Optimizovani hidraulički protok u izmenjivaču toplote obezbeđuje da se svi delovi kotla zagrevaju ravnomerno i da je ventilacija efikasna. Razmenjivač toplote je opremljen velikim otvorima za čišćenje radi lakšeg održavanja.
Kao sigurnosna tehnika (po EN 12828) na raspolaganju je ugradna grupa WHI safe sa sledećom opremom kao priborom:
- Min-granični presostat (za osiguranje od nestanka vode u kotlu)
- 2 Max-granična presostata
- Sigurnosni ventil (3 bar ili 6 bar)
- Manometar
- Brza odzraka
Na kotlu su dodatno ugrađena dva sigurnosna granična termostata STB (100 °C). Drugi maksimalni granični presostat u ugradnoj grupi WHI safe i drugi STB na kotlu su dodatno osiguranje pored sigurnosnog ventila (po EN 12828).
Rukovanje gasnim kondenzacionim kotlom je intuitivno preko programatorske jedinice i poznatog principa “Okreni+Pritisni”.
Preklopni izlazi su unapred konfigurisani pomoću asistenta za puštanje u rad u skladu sa hidraulikom sistema na licu mesta. Ovo olakšava puštanje u rad, štedi vreme, povećava funkcionalnu pouzdanost i sprečava greške u podešavanju.
Weishauptov modularni sistem upravljanja energijom može se koristiti univerzalno i proširen – čak i sa složenim sistemima. Standardno se mogu kontrolisati tri kruga grejanja, krug tople vode sa cirkulacionom pumpom i zaglavljem sa malim gubicima ili odvajanje sistema sa kontrolom zapreminskog protoka. Moguća je i integracija u sistem upravljanja zgradom preko 4-20 mA signala ili Modbus TCP. Pored toga, dva dodatna kruga grejanja mogu se integrisati preko modula za proširenje. Svaki pojedinačni krug grejanja može se daljinski kontrolisati preko sobne jedinice RG1.
Zahvaljujući standardnom LAN interfejsu i Weishaupt portalu za upravljanje energijom, novim gasnim kondenzacionim kotlom se može lako i bezbedno upravljati i nadgledati putem Interneta pomoću računara, pametnog telefona ili tableta. Sa intuitivnom aplikacijom u modernom ravnom dizajnu, operater sistema ima pristup najvažnijim sistemskim podacima u bilo kom trenutku i može npr promeniti program grejanja ili temperature.
WEM-Portal nudi operateru sistema ili specijalisti za grejanje:
- Potpun pristup korisničkom i ekspertskom nivou sa svim parametrima kao na sistemskom uređaju
- Daljinski nadzor i kontrola svih odobrenih sistema
- Obaveštenje e-poštom o potrebi za održavanjem, upozorenju ili poruci o grešci
- Prikaz balansiranja ili potrošnje energije
- Snimanje odabranih parametara sistema
Prednosti na prvi pogled:
Profesionalni gasni kondenzacioni sistem
- Visokoefikasni sistem izmenjivača toplote od livenog aluminijum/silicijuma
- Veliki otvori za održavanje (dobra dostupnost)
- Polazni i povratni priključak sa sistemom za brzu montažu
Premix gorionik WG 40 PLN U kao serijska oprema
- Veliki opseg modulacije (ca. 1:8)
- Poznato upravljanje sa menadžerom sagorevanja W-FM25
- Ultra LowNOx tehnika sa NOx < 56 mg/kWh
- Filter usisnog vazduha 60 μm integrisan na zadnjoj strani
- Bogat pribor za gorionik
- Modbus-interfejs za regulator WEM
Visok nivo opremljenosti
- Kompletna sigurnosna tehnika (EN 12828)
- Kompletna senzorika
- Sistem sifona van oplate uređaja
- Priključak dimovodnog sistema WAL-PP sa DN 200
Weishaupt Energy Management WEM
- Obimna osnovna oprema sa 3 grejna kruga
- WEM-Portal integrisan (Internet sa App)
- Profesionalne priključne kleme sa vučnim rasterećenjem
- Sistemski asistent za puštanje u rad
Weishaupt sistemska rešenja iz jedne ruke
- Dimovodni sistem, hidraulični sistem, sigurnosna tehnika itd.
- Kaskadna rešenja sa integrisanim kaskadnim menadžerom
